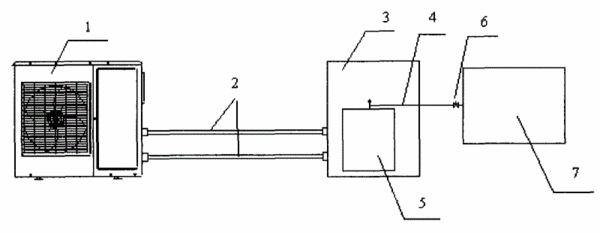

摘要:本實用新型涉及一種制冷劑回收裝置,包括壓縮機、蒸發器、蒸發側冷凍箱體、節流裝置和冷凝器,所述的制冷劑回收室外機(1)通過連接管(2)與蒸發側冷凍箱(3)連接,蒸發側冷凍箱(3)內可放入制冷劑回收罐(5),制冷劑回收罐(5)通過回收管(4)和手閥(6)與制冷劑鋼瓶(7)相連接。所述的壓縮機、節流裝置、冷凝器焊用銅管進行焊接連接在一起裝在制冷劑回收室外機(1)中。所述的蒸發側冷凍箱(3)由蒸發側冷凍箱休和蒸發器做成一個整體。本實用新型結構簡單,易于實現,成本比較低。
- 專利類型實用新型
- 申請人江蘇天舒電器有限公司;
- 發明人王天舒;王玉軍;劉樹堂;李小虎;楊奕;
- 地址226010江蘇省南通市經濟技術開發區光機電工業園20號
- 申請號CN200820154854.5
- 申請時間2008年11月04日
- 申請公布號CN201327256Y
- 申請公布時間2009年10月14日
- 分類號F25B45/00(2006.01)I;
