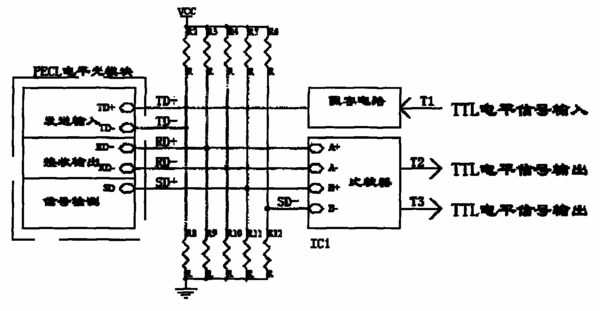

摘要：一種PECL電平光模塊的TTL信號轉接件，涉及PECL電平光模塊配件，PECL電平光模塊的發送輸入單元通過阻容電路接收TTL電平信號輸入T1；PECL電平光模塊的接收輸出單元和比較器連接；PECL電平光模塊的信號檢測單元和比較器連接；比較器對外提供兩路TTL電平信號輸出。本實用新型所述的PECL電平光模塊的TTL信號轉接件，利用比較器、電阻、電容組成的電路，實現PECL電平信號和TTL電平信號的互連，從而降低了設備成本。
- 專利類型實用新型
- 申請人武漢烽火網絡有限責任公司;
- 發明人房麗卿;
- 地址430074湖北省武漢市東湖高新東信路5號關東光通信產業大樓武漢烽火網絡有限責任公司
- 申請號CN200820183575.1
- 申請時間2008年12月23日
- 申請公布號CN201319605Y
- 申請公布時間2009年09月30日
- 分類號H04B10/00(2006.01)I;H03K19/0175(2006.01)I;
