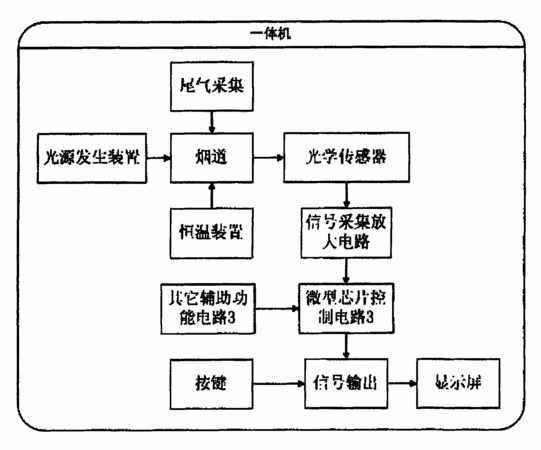

摘要:本實用新型涉及一種便攜式不透光煙度計,包括尾氣采集器、光源發生裝置、煙道、光學傳感器以及恒溫電路、信號采集放大電路、微型芯片控制電路、輔助功能電路,光源發生裝置固裝在煙道的一端,光學傳感器裝在煙道的另一端,恒溫電路連接在煙道上,煙道上方固裝有風扇,煙道中部留有尾氣入口并與尾氣采集器連接,光學傳感器連接信號采集放大電路的輸入端,信號采集放大電路的輸出端、輔助功能電路和按鍵分別連接微型芯片控制電路的輸入端;微型芯片控制電路的輸出端連接數碼管顯示屏,微型芯片控制電路將信號輸出,經按鍵通過數碼管顯示屏顯示測量數據。該裝置簡潔,輕巧。
- 專利類型實用新型
- 申請人天津市圣威科技發展有限公司;
- 發明人魏所庫;
- 地址300112天津市西青區中北工業園三星路6號
- 申請號CN200820142942.3
- 申請時間2008年11月06日
- 申請公布號CN201289464Y
- 申請公布時間2009年08月12日
- 分類號G01N21/59(2006.01)I;
