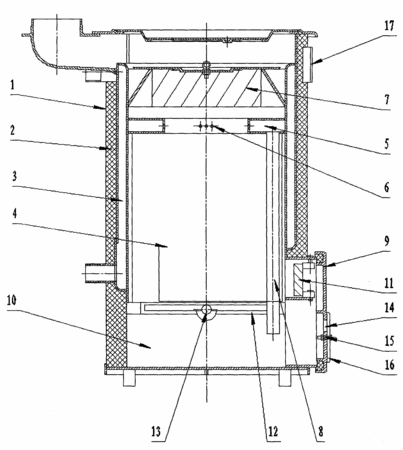

摘要：本實用新型涉及一種小型家用炊暖爐，其特征在于：它包括一爐體，所述爐體內設置有保溫層，所述保溫層內設置有連通進、出水口的環形水套，所述環形水套內設置有一爐膽；所述爐膽頂部設置有一環形二次風腔，所述二次風腔內壁設置有一圈小孔，所述二次風腔上方設置有一圈U形翅片；所述爐膽內壁的塘泥內垂向埋設有2～4根二次風管，所述爐膽下部為一灰室，所述二次風管頂部連通所述二次風腔，底部連通所述灰室；所述爐體下部的側壁上設置有一爐門，所述爐門內上部設置有一擋煤柵；所述灰室頂部水平交叉設置有一固定爐箅和一活動爐箅；所述爐體上部一側，設置有一連通所述環形水套的溫度計。本實用新型燃燒效率高，換熱效果好，可以廣泛作為各種以煤炭和生物質為燃料的炊暖系統中。
- 專利類型實用新型
- 申請人北京桑普陽光技術有限公司;
- 發明人張偉;李金標;賈華年;
- 地址100083北京市海淀區花園路3號
- 申請號CN200820110252.X
- 申請時間2008年08月28日
- 申請公布號CN201285076Y
- 申請公布時間2009年08月05日
- 分類號F24B1/183(2006.01)I;F24B1/19(2006.01)I;F24B1/192(2006.01)I;F24B1/193(2006.01)I;
