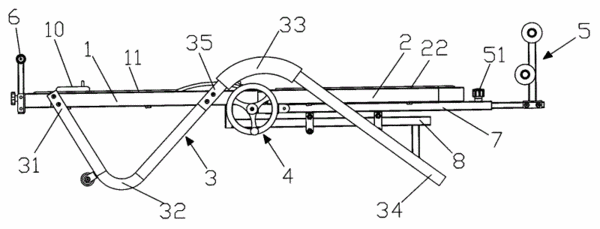

摘要：一種腰部拉伸康復器，包括座架、頭枕墊、拉伸驅動裝置和腳部固定架，其特征在于，所述座架包括前管架、后管架和分別設置在座架兩側的兩個S型支架腿，所述前后管架之間通過套接方式活動連接，背墊和座墊分別固定設置在前管架和后管架上，所述S型支架腿的一末端和中間部位分別固定設置在前管架的一側，另一末端和一凸起與地面接觸，形成兩腳，S型支架腿的另一凸起位于座架以上，形成扶手，所述頭枕墊可調節的設置在背墊一端，所述拉伸驅動裝置包括驅動牽拉管、三角形聯桿機構和搖把，三角形聯桿機構固定設置在所述前管架的另一端，該三角形聯桿機構的螺桿與搖把相連，所述驅動牽拉管前端與三角形聯桿機構相連，其后端與腳部固定架相連。
- 專利類型實用新型
- 申請人東莞市濟民健身器材有限公司;
- 發明人陳濟民;
- 地址523000廣東省東莞市萬江簡沙洲工業區
- 申請號CN200820115172.3
- 申請時間2008年05月19日
- 申請公布號CN201219962Y
- 申請公布時間2009年04月15日
- 分類號A61H1/00(2006.01)I;A61F5/048(2006.01)I;A63B23/02(2006.01)I;
