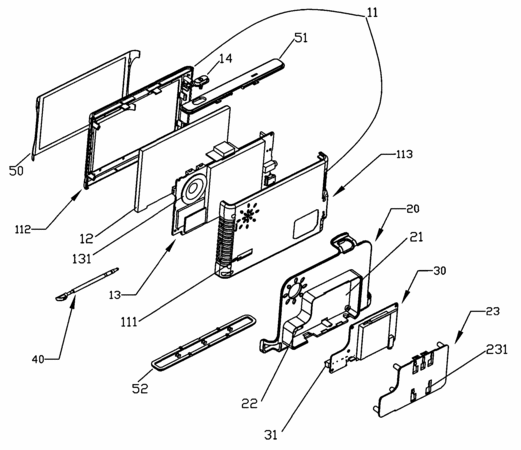

摘要:本實用新型涉及到一種車載GPS,尤其涉及到一種與倒車后視功能裝置相結合的車載GPS。其GPS本體由GPS外殼、LCD顯示屏、主控制電路板和電源按鍵組成,于GPS外殼的后側卡設有背夾本體,所述的背夾本體后側設有空腔部,于GPS外殼的后側設有USB端口,倒車后視接收PCB電路板設有與USB端口對應插接的USB端,空腔部還設有用于將倒車后視接收PCB電路板固定在空腔部中的背夾后蓋,該背夾后蓋上設有用于固定在支架或吸盤上的卡口。有益效果是:將倒車后視接收PCB電路板裝卡在背夾中,其USB端直接插接在USB端口上,然后用背夾后蓋將其固定,完全將倒車后視接收PCB電路板與GPS本體一體化,既便于使用又節省了車內的有限空間,而背夾后蓋設置的通用卡口適用于多種底座,其結構簡單,且實用性強。
- 專利類型實用新型
- 申請人深圳市良田科技有限公司;
- 發明人曹洪濤;
- 地址518000廣東省深圳市寶安區龍華街道大浪同富邨工業區北面168號第三、四層
- 申請號CN200820095357.2
- 申請時間2008年07月09日
- 申請公布號CN201218840Y
- 申請公布時間2009年04月08日
- 分類號G01S1/02(2006.01)I;G01S1/04(2006.01)I;G01S5/02(2006.01)I;G01C21/26(2006.01)I;B60R11/02(2006.01)I;
