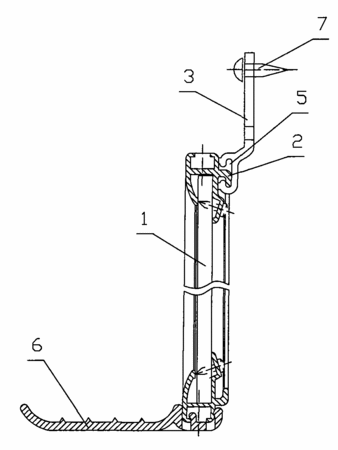

摘要:本實用新型涉及一種白板懸掛定位裝置,包括白板,其特征在于:所述白板上側后部設有斷面呈下拐狀的定位軌道,所述掛鉤上設有下部可與定位軌道滑動配接的C型定位槽,所述定位軌道經一呈S型釘孔的掛鉤與安裝墻體相連接。本實用新型通過定位軌道與C型定位槽滑動配接,掛鉤相對白板可以方便滑動,這樣即使掛釘釘掛位置有所偏差也能方便地將白板掛在墻體上,從而方便使用。另外,S型釘孔有利于用戶調節釘掛位置,一種可以將掛鉤外露在白板上方,一種可以將掛鉤旋轉180度隱藏在白板后側,使本實用新型外形更加地美觀實用。
- 專利類型實用新型
- 申請人廈門日學文教用品有限公司;
- 發明人高山;
- 地址361001福建省廈門市集美區廣興南路11號3B1、3B2單元
- 申請號CN200820102765.6
- 申請時間2008年06月23日
- 申請公布號CN201216341Y
- 申請公布時間2009年04月08日
- 分類號A47B97/04(2006.01)I;A47G29/087(2006.01)I;B43L1/00(2006.01)I;
