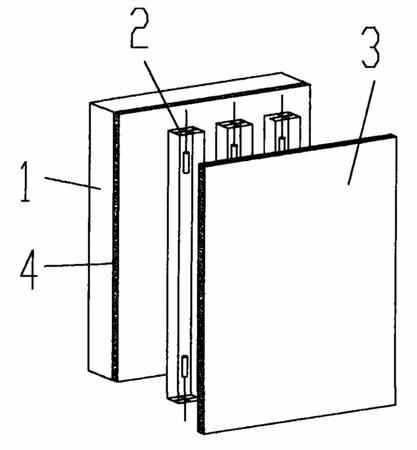

摘要：本實用新型涉及一種液晶電視用的平面背光源模組，包括透光板、散光介質、冷陰極熒光燈及反射屏，所述冷陰極熒光燈的截面形狀為矩形。所述散光介質為粘貼在透光板背面的漫射膜。所述反射屏為一具有高反光層的基板，冷陰極熒光燈位于透光板與反射屏之間。所述散光介質為均勻分布在透光板內的密集細微氣泡，或者是有機玻璃、亞克力、微晶玻璃、多晶陶瓷中的一種或多種結合。所述透光板背面開設有凹槽，冷陰極熒光燈鑲嵌在透光板背面的凹槽中，所述反射屏為一薄層高反光層，分布在透光板的背面。采用該結構的平面背光源模組，光源輻射均勻。
- 專利類型實用新型
- 申請人廣東雪萊特光電科技股份有限公司;
- 發明人楊正名;錢德鋒;張明;柴國生;高光義;
- 地址528225廣東省佛山市南海區獅山工業園A區
- 申請號CN200820046599.2
- 申請時間2008年04月17日
- 申請公布號CN201191339Y
- 申請公布時間2009年02月04日
- 分類號G02F1/13357(2006.01);F21V21/00(2006.01);F21V7/00(2006.01);
