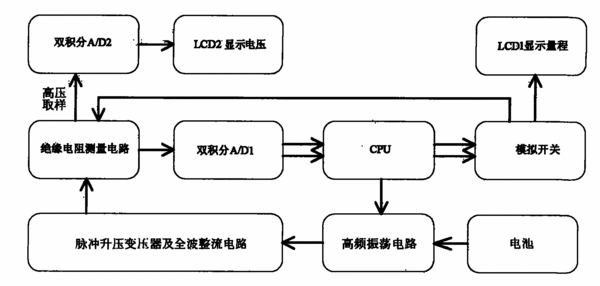

摘要:本實用新型涉及一種便攜式雙顯自動量程數字兆歐表。數字兆歐表電路復雜,且不顯示測量電壓。本實用新型包括電池、高頻振蕩電路、肪沖升壓變壓器及全波整流電路、絕緣電阻測量電路、雙積分A/D、CPU、模擬開關和液晶顯示屏,雙積分A/D產生的積分信號作為計數脈沖信號輸入CPU,CPU產生電平控制信號,該電平控制信號一路經模擬開關,反饋至絕緣電阻測量電路,改變量程參數;另一路經模擬開關輸入液晶顯示屏。具有下述優點:1.同時顯示測量絕緣電阻及檢測電壓;2.量程轉換電路簡單、可靠;3.體積小巧、便于攜帶。本實用新型適合測量各種絕緣電阻的阻值,其電路設計還可以應用在數字萬用表,鉗形表,晶體管測試儀等功能設計上。
- 專利類型實用新型
- 申請人珠海伊萬電子科技有限公司;
- 發明人路連峰;
- 地址519075廣東省珠海市前山工業區華威路613號3棟四樓(界沖石頭科技園內)
- 申請號CN200720061952.X
- 申請時間2007年12月21日
- 申請公布號CN201173953Y
- 申請公布時間2008年12月31日
- 分類號G01R27/02(2006.01);G01R13/02(2006.01);G01R19/25(2006.01);
