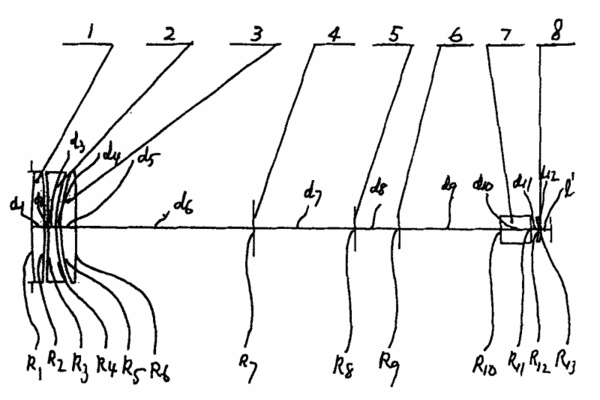

摘要:多功能天文望遠鏡物鏡,涉及光學鏡頭裝置,適用于小型化高性能復消色差天文望遠鏡的要求,也可用于遠距離監控的電視或數碼攝像機。其特征在于,它是由三片式主物鏡(依次是雙凸正透鏡1、雙凹負透鏡2、雙凸正透鏡3)和置于主物鏡焦平面附近的三片反光鏡(4、5、6)、分束立方棱鏡(7)構成光束偏折裝置及凹凸型平場透鏡(8)組成。入瞳設在第(1)面上。滿足條件:1.47<n1<1.52,υ1>64;1.53<n2<1.62,35<υ2<41;1.58<n3<1.66,51<υ3<55;1.65<n8<1.74,28<υ8<34;0.01<|h9/R9|-|h10/R10|<0.03,|R9|<|R10|。光學裝置提供橫向長度短,視距調整快速,能方便與攝像機連接,成像性能高的復消色差望遠物鏡。
- 專利類型實用新型
- 申請人福鼎市一雄光學儀器有限公司;賴愛光;
- 發明人賴愛光;王亦雄;賴英輝;
- 地址355209福建省福鼎市秦嶼鎮工業區
- 申請號CN200720006083.0
- 申請時間2007年01月15日
- 申請公布號CN201159792Y
- 申請公布時間2008年12月03日
- 分類號G02B23/02(2006.01);G02B23/04(2006.01);G02B23/00(2006.01);G02B9/14(2006.01);
