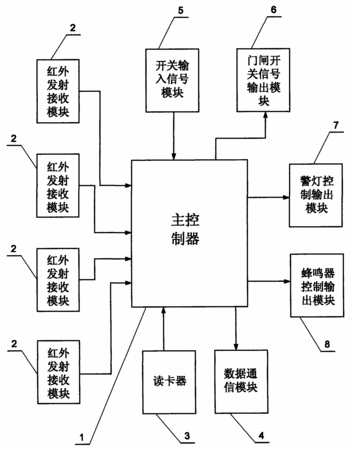

摘要:一種行人識別控制裝置,它是一種采用紅外線感應的通道監測裝置,以解決現有行人識別裝置存在的只能識別卡的數量而不能識別行人數量的問題。本實用新型的紅外發射接收模塊的紅外信號輸出端與主控制器的紅外信號輸入端連接,讀卡器的存儲卡數據輸入輸出端與主控制器的存儲卡數據輸入輸出端連接,數據通信模塊的通訊數據輸入輸出端與主控制器的通訊數據輸入輸出端連接,開關輸入信號模塊的開關控制輸入端與主控制器的開關控制輸出端連接,門閘開關信號輸出模塊的開關控制輸出端與主控器的開關信號輸出入連接,警燈控制輸出模塊的警燈控制輸入端與主控制器的指示控制輸出端連接,蜂鳴器控制輸出模塊的蜂鳴控制輸入端與主控制器的蜂鳴控制輸出端連接。
- 專利類型實用新型
- 申請人北京恒致通創科技有限公司;
- 發明人張勁松;
- 地址100101北京市朝陽區慧忠北里天創世緣A座1503室
- 申請號CN200820001015.X
- 申請時間2008年01月14日
- 申請公布號CN201152989Y
- 申請公布時間2008年11月19日
- 分類號G07C9/00(2006.01);G06K7/12(2006.01);G08B7/06(2006.01);
