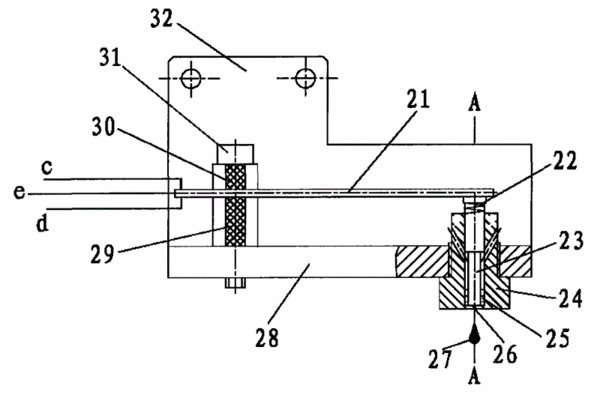

摘要：本實用新型公開了一種壓電式微滴噴頭，便于清洗與更換，抵抗化學腐蝕。其技術方案為：噴頭包括：驅動控制器，輸出脈沖電壓驅動信號；支座；安裝板；壓電陶瓷驅動器進一步包括：壓電陶瓷片，在脈沖電壓驅動信號作用下，壓電陶瓷片的右端先向下拍打擊發柱，再向上復位；擊發器包括：擊發柱，臺階狀結構；復位件，與擊發柱的上部連接，在壓電陶瓷片的右端向上復位時，在彈簧作用下使擊發柱隨同向上恢復原位；噴嘴，進一步包括：噴嘴筒，其外部螺紋與支座相連，上半部分與擊發柱配合完成導向，下半部分與擊發柱共同形成容腔以便存儲噴射液；噴嘴孔，開設在噴嘴筒底部，噴嘴筒存儲的噴射液在擊發柱向下移動的作用下噴出。本實用新型應用于打印設備。
- 專利類型實用新型
- 申請人上海富奇凡機電科技有限公司;
- 發明人王運贛;李寶;王宣;駱際煥;郭書安;羅春山;
- 地址200235上海市漕溪路258弄27號2號樓306室
- 申請號CN200720199508.4
- 申請時間2007年12月20日
- 申請公布號CN201147741Y
- 申請公布時間2008年11月12日
- 分類號B05B9/047(2006.01);B05B15/00(2006.01);
