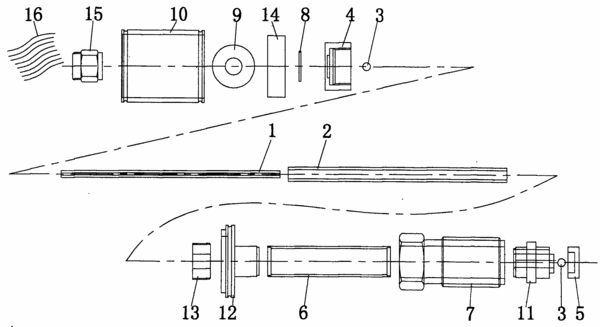

摘要：本實用新型涉及傳感器技術領域，特指一種適用于高溫環境中的耐高溫且環保的環保型隔膜式耐高溫壓力傳感器。主要包括有內傳力桿、外傳力桿、傳力導向滾珠、端蓋膜片、彈性體、內螺紋管、外螺紋管、應變片、電路板、外殼；內傳力桿套于外傳力桿內，并兩端連接傳力導向滾珠后分別接設端蓋膜片和彈性體；內螺紋管與外螺紋管螺紋套接；外傳力桿置于內螺紋管內；彈性體通過外接管頭與內螺紋管一端連接；內螺紋管另一端通過端蓋與外殼連接；在外殼內依序設置端蓋膜片、應變片及電路板。本實用新型的傳感器可以在高溫環境下準確、寬量程、穩定地測量壓力；可廣泛應用于高溫環境的壓力測量。
- 專利類型實用新型
- 申請人上海朝輝壓力儀器有限公司;
- 發明人伍正輝;龍霞;
- 地址201204上海市楊浦區佳木斯路72號
- 申請號CN200720199370.8
- 申請時間2007年12月18日
- 申請公布號CN201138267Y
- 申請公布時間2008年10月22日
- 分類號G01L19/06(2006.01);G01L7/08(2006.01);
