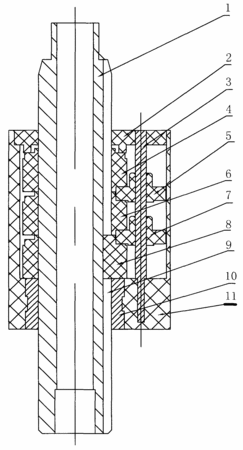

摘要:本實用新型涉及一種移液器數輪組件裝置。裝置由螺桿、小軸、數輪、小齒輪、螺紋襯套組成,螺紋襯套與小軸鑲嵌在數輪套筒,螺桿與螺紋襯套以螺紋連接,螺桿側面有一個通槽,數輪頭輪置于數輪套筒內,并與螺桿同心,數輪頭輪上的鍵置入螺桿的槽內;沿螺桿頭輪的一側排列兩個數輪,兩個數輪套接于螺桿上;頭輪與數輪,一個數輪與另一個數輪之間各有一個中心在小軸上的齒輪,套筒頂端壓一個端蓋。本實用新型將數輪組件從殼體上獨立出來,減少了殼體上的關鍵定位點,從而降低了移液器殼體的加工難度,更容易保證加工質量;數輪以獨立組件形式進行加工裝配,加工難度上減小,尺寸精度更容易保證,數輪的角向誤差小,裝配方便,互換性好。
- 專利類型實用新型
- 申請人北京青云卓立精密設備有限公司;北京華晨茂業工貿有限責任公司;
- 發明人郭寶東;劉國辰;楊曉海;
- 地址100086北京市海淀區北三環西路43號
- 申請號CN200720190537.4
- 申請時間2007年12月03日
- 申請公布號CN201132118Y
- 申請公布時間2008年10月15日
- 分類號B01L3/02(2006.01);
