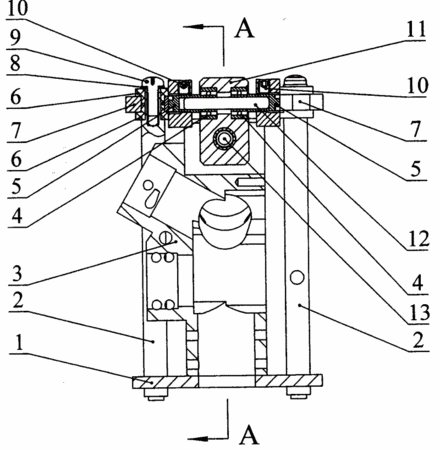

摘要：一種激光投線儀的補償器結構，可應用在一種能在墻面、地面和天頂投射十字水平線和垂直線的重力擺自動安平激光投線儀上，其結構包括支撐桿、內、外補償座、內、外補償軸、軸承、壓圈、緊定螺釘、擺動體、阻尼板等，通過在外補償座上設置長圓形連接孔及緊定螺釘的頂緊鎖定來實現整個補償器結構在支撐桿上的間隙調整；通過將內補償軸設在外補償軸的正下方以達到不影響兩根軸上的軸承、壓圈和緊定螺釘間隙調整的目的；同時又將激光器直接安裝在擺動體的安裝孔內，改進后的結構克服了原有結構前道工序返修率高、產品報廢率高、裝配工序繁多的缺陷，并具有結構簡單，操作方便、便于裝配、工作穩定性好、間隙可調、精度可靠的優點。
- 專利類型實用新型
- 申請人寧波舜宇儀器有限公司;
- 發明人蔡立高;
- 地址315400浙江省余姚市舜宇路66－68號
- 申請號CN200720192542.9
- 申請時間2007年11月23日
- 申請公布號CN201130024Y
- 申請公布時間2008年10月08日
- 分類號G01C15/00(2006.01);
