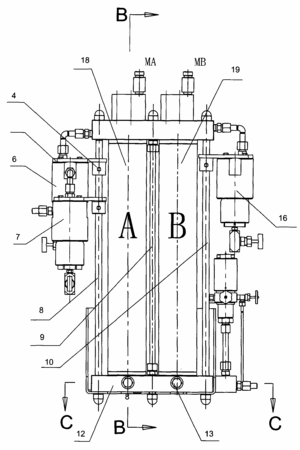

摘要：本實用新型涉及高壓的壓縮氣體的干燥凈化裝置，其特征在于：a.上板(1)和下板(12)之間連接一組連接桿(8)、(9)、(10)，使上下板和兩氣體干燥塔(A)、(B)連為一體；b.上板上設有兩個二位三通閥(2)；c.下板內部設有與兩氣體干燥塔相通的通道，以及內嵌式單向閥(13)；d.前置過濾器(7)、精密過濾器(6)和末端過濾器(16)等分別連接在對應的支撐板(5)上，支撐板上設有軸套(4)及螺釘與相應的連接桿固定。本實用新型有如下優點：上下板將兩個氣體干燥塔夾在中間的結構，上板上采用兩個電磁先導式高壓二位三通閥，下板中設置了4只內嵌式單向閥，使得本實用新型整體結構簡單，零部件集成度高，互換性強，故障率低，利于維護，使用可靠、緊湊、美觀。
- 專利類型實用新型
- 申請人蚌埠市方正教育設備有限公司;
- 發明人鄧子鯨;曹潤聰;
- 地址233000安徽省蚌埠市涂山路208號
- 申請號CN200720029571.3
- 申請時間2007年11月03日
- 申請公布號CN201127880Y
- 申請公布時間2008年10月08日
- 分類號B01D53/26(2006.01);F04B39/16(2006.01);
