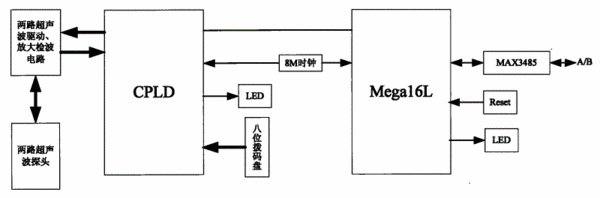

摘要：本實用新型公開了一種雙探頭停車場車位引導系統采集裝置，包括可編程邏輯電路、微控制器電路、兩路超聲波探頭驅動電路和兩路超聲波檢測電路，可編程邏輯電路通過兩路信號線分別與用于驅動超聲波探頭的兩路超聲波探頭驅動電路相連，超聲波探頭驅動電路再與安裝在車位上的超聲波探頭相連，超聲波探頭與用于將從超聲波探頭接收到的超聲波回波信號進行放大、檢波、比較的超聲波檢測電路相連，超聲波檢測電路再與可編程邏輯電路相連；可編程邏輯電路用于對超聲波檢測電路產生的超聲波回波信號進行檢測，再通過一位數據線與微控制器電路相連，微控制器電路通過485通訊總線與控制主機連接。本實用新型具有能夠準確檢測到車位是否有車的優點。
- 專利類型實用新型
- 申請人浙江銀江電子股份有限公司;
- 發明人錢小鴻;王健;金仲存;
- 地址310030浙江省杭州市西湖科技經濟園西園八路2號銀江軟件園
- 申請號CN200720114337.0
- 申請時間2007年09月06日
- 申請公布號CN201111734Y
- 申請公布時間2008年09月10日
- 分類號G08G1/14(2006.01);
