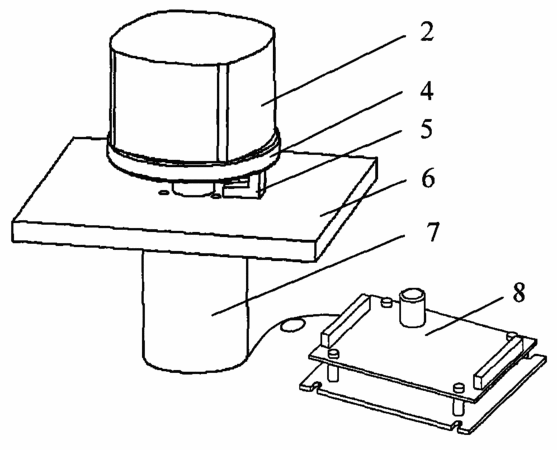

摘要：一種曲面反射式掃描器，主要由多曲面體轉鏡、連軸器、同步信號發生器、固定板、電機及其驅動器組成，其特征在于：多曲面體轉鏡底部通過連軸器與電機的動力軸相連，裝有同步信號發生器的連軸器連接在固定板上，電機另一端與驅動器相連；它能夠在大角度旋轉時反射光束做所需要的小角度掃描，還可以通過在單向旋轉情況下實現一維掃描成像和二維掃描成像，較之于平面掃描器，曲面反射式掃描器的掃描效率大大提高，最高時接近100％；驅動電機不必選擇可正反方向旋轉的可逆電機，也不必選擇檢流計式驅動器，生產成本降低；二維掃描成像由一套掃描器完成，集成程度提高，控制難度降低，同步變得容易，可靠性大幅度提高。
- 專利類型實用新型
- 申請人云南民族大學;
- 發明人鄧芳軼;
- 地址650031云南省昆明市五華區一二一大街134號
- 申請號CN200720105122.2
- 申請時間2007年11月02日
- 申請公布號CN201096984Y
- 申請公布時間2008年08月06日
- 分類號G02B26/10(2006.01);
