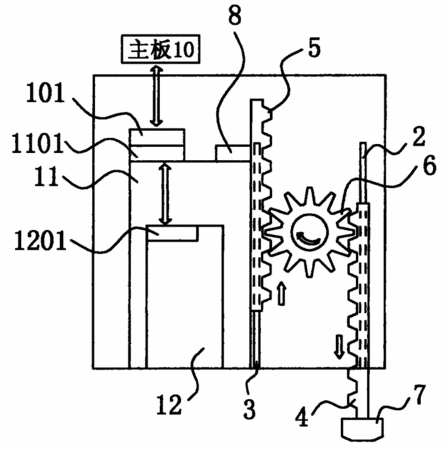

摘要：本實用新型公開了一種可插拔的移動硬盤盒機構，包括硬盤盒支架、兩個滑動機構、第一齒條、第二齒條、齒輪、按鍵、擋片，所述硬盤盒支架內設有與外界主板、硬盤盒I/O接口電連接的硬盤盒支架I/O接口；硬盤盒支架的前側開有硬盤盒孔和按鍵孔，其底部的內表面固定有兩個平行的滑動機構，每個滑動機構上分別活動連接第一齒條、第二齒條，兩齒條之間設有一個與它們傳動連接的齒輪，齒輪固定在硬盤盒支架底部的內表面上；第一齒條的前端與按鍵連接，按鍵露于按鍵孔外，第二齒條的左側后部與擋片連接。本實用新型利用齒輪齒條的傳動實現了硬盤盒的便捷插拔，使用戶在使用硬盤盒時確保了硬盤盒的安全，方便用戶將硬盤盒連入和取出，提高了硬盤盒的安全性。
- 專利類型實用新型
- 申請人海爾集團公司海爾信息科技(深圳)有限公司;
- 發明人高以成;詹潤滋;馬江偉;張彥平;于尊;唐文杰;李林斌;王彥利;
- 地址266000山東省青島市海爾路1號海爾工業園
- 申請號CN200720121724.7
- 申請時間2007年07月23日
- 申請公布號CN201063134Y
- 申請公布時間2008年05月21日
- 分類號G06F1/18(2006.01);H05K7/14(2006.01);
