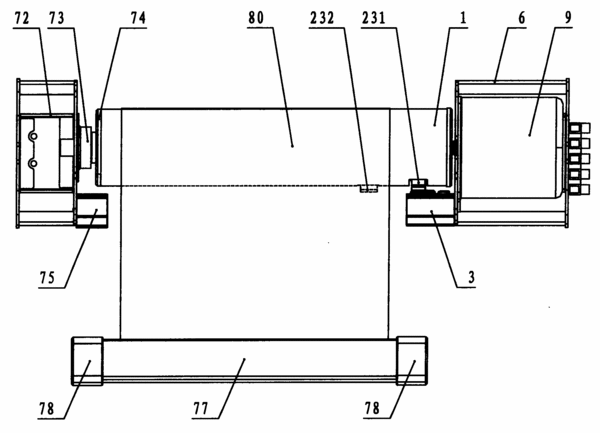

摘要：本實用新型公開了一種定位準確、安全可靠的電動卷繞限位檢測裝置，包括：芯管，芯管的一端活動設置在支承座中，芯管的另一端通過芯管轉子與電機座中的電機的轉出軸相固定；芯管轉子中設置有安裝空腔，活動設置在安裝空腔中的擺桿，其末端從芯管上的開口穿出；與電機座固定連接的定位座中設置有上、下限位開關和操縱腔，其下側開設有與操縱腔相通的拉桿腔，操縱腔中活動設置有頂架和撥桿，撥桿前端位于上限位開關的上方，撥桿后端與頂架之間設置有壓緊彈簧，頂架的前端向上豎起、形成支撐撥桿前端的撥動頭，頂架后部的撥動片伸入拉桿腔中，撥動片與拉桿腔之間設置有復位彈簧，下限位開關位于擺桿末端下方。該裝置主要用于電動卷簾器中。
- 專利類型實用新型
- 申請人張家港市紅葉視聽器材有限公司;
- 發明人姜國梁;
- 地址215625江蘇省張家港市錦豐鎮合興區楊錦公路旁(加油站北側)
- 申請號CN200720036047.9
- 申請時間2007年04月18日
- 申請公布號CN201034616Y
- 申請公布時間2008年03月12日
- 分類號G01D5/02(2006.01);
