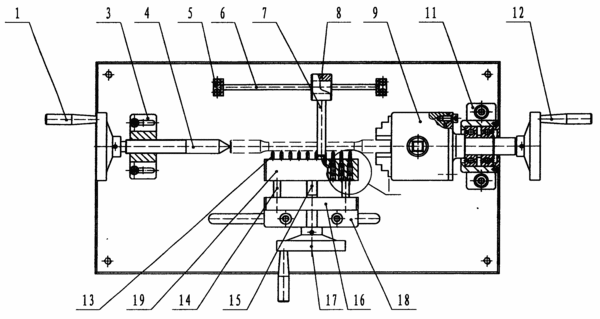

摘要：本實用新型涉及一種多頭快速劃線機，屬于材料力學試驗裝置技術領域。包括制底座、夾盤支座、夾盤手輪、夾盤、頂尖，針座支架與鋼制底座上的槽滑動連接，并通過螺釘螺母與鋼制底座固定，連接板與該劃針支架固定連接，導柱與該連接板固定連接，該針座支架與手輪螺紋連接，該手輪的軸與針座固定連接，該針座與導柱滑動連接，劃針組分別裝在針座的等距離孔內，彈簧置于劃針后邊的針座孔內。優點在于：結構新穎，只要試樣旋轉一圈，可劃出多條等距線。操作簡便，速度快，通用性強。
- 專利類型實用新型
- 申請人長春科新試驗儀器有限公司毛德義;
- 發明人毛德義;
- 地址130033吉林省長春市會展大街856號
- 申請號CN200720093398.3
- 申請時間2007年03月16日
- 申請公布號CN201025472Y
- 申請公布時間2008年02月20日
- 分類號G01N3/08(2006.01);G01N3/28(2006.01);
