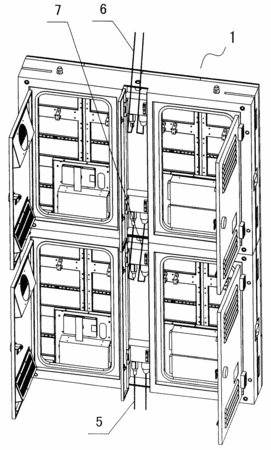

摘要：一種涉及工程部件的LED顯示屏箱體，包括框架、網架構件和框門，網架構件設置于框架的前部，框門設置于框架后部，其中安置電源盒和控制器，其特征在于：框架后部開設一條縱向槽道，對應于該縱向槽道附設一扇副框門，縱向槽道中安置兩塊接線柱，接線柱與電源盒、控制器相連通，兩塊接線柱所連接的外部連接線通過縱向槽道的上下兩側端分別引出；框架后部設置左、右兩扇框門，縱向槽道開設于框架后部的中間部位，副框門安置于左、右兩扇框門之間；左、右兩扇框門與副框門關攏閉合后，外表面處于同一平面；副框門通過兩副碰珠開關與框架扣合，本實用新型外部連接線不會暴露于箱體外表面，使用壽命長，美觀大方。
- 專利類型實用新型
- 申請人深圳市奧拓電子有限公司;
- 發明人吳涵渠;沈毅;趙立剛;
- 地址518057廣東省深圳市南山區高新技術產業園區南區T2棟A6－B
- 申請號CN200620145332.X
- 申請時間2006年12月29日
- 申請公布號CN200990729Y
- 申請公布時間2007年12月12日
- 分類號H05K5/00(2006.01);H05K7/18(2006.01);G09F9/00(2006.01);
