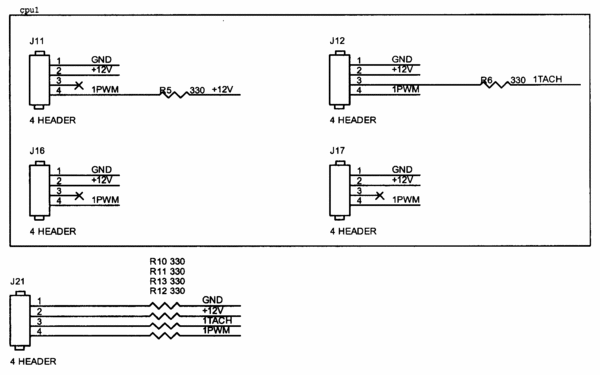

摘要：本實用新型公告了一種具有風扇電機調速功能的背板，包括板體，其特征在于：板體上設有三個服務器主板風扇電機控制信號輸入電路，其一個輸入端與服務器主板風扇電機調速控制電路的PWM信號輸出端相連接，另一個輸入端與受控于PWM信號的TACH信號輸出端相連接，第三、四個輸入端分別直接或通過降壓耦合電阻與直流電源和公共地相連接。本實用新型直接利用服務器主板的散熱風扇電機調速電路的控制信號，對服務器機箱內部散熱風扇電機直接進行調速控制和狀態監控，保證調速穩定。還可以在服務器遠程管理模塊和軟件的配合下通過局域網或廣域網遠程監控管理風扇電機，與背板單獨設有風扇電機調速控制電路相比，具有結構簡單，成本低，可靠性高的優點。
- 專利類型實用新型
- 申請人深圳市寶德科技股份有限公司;
- 發明人孫清河;吳戈;鄧繼榮;
- 地址518031廣東省深圳市福田區深南中路電子科技大廈C座43層
- 申請號CN200620015507.5
- 申請時間2006年10月30日
- 申請公布號CN200972624Y
- 申請公布時間2007年11月07日
- 分類號G06F1/20(2006.01);G06F11/00(2006.01);G05D13/62(2006.01);
