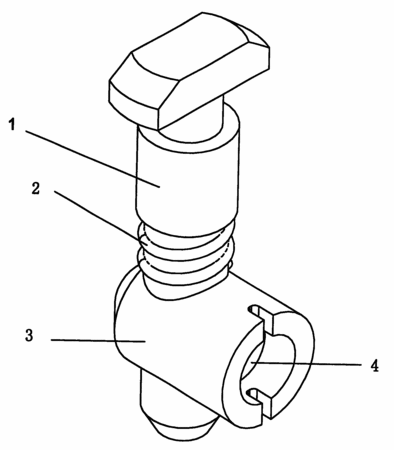

摘要:一種鋁合金型材四合一連接件,它包括有T型連接桿、固定銷、錐型鎖母,所述的T型連接桿的上端有一個T型頭,在T型連接桿的桿身上設有錐形盲孔;所述的固定銷是中孔管狀,其內設有內螺紋,在固定銷上設有通孔;所述的錐型鎖母呈圓柱狀,有外螺紋,前端有錐形頭;所述的T型連接桿插入固定銷的通孔內,所述的錐型鎖母的外螺紋與固定銷的內螺紋配合螺紋連接。所述的T型連接桿上套接有定位彈簧。所述的錐型鎖母的后端內設有內六角扳手孔。本實用新型的優點是:結構簡單、使用方便、連接相互垂直的鋁合金型材牢固可靠。
- 專利類型實用新型
- 申請人北京鳴遠實驗家具有限責任公司;
- 發明人胡秀文;劉冬青;
- 地址102206北京市昌平區沙河鎮定泗路七里渠北村112號
- 申請號CN200620134192.6
- 申請時間2006年10月27日
- 申請公布號CN200971900Y
- 申請公布時間2007年11月07日
- 分類號F16B12/50(2006.01);
