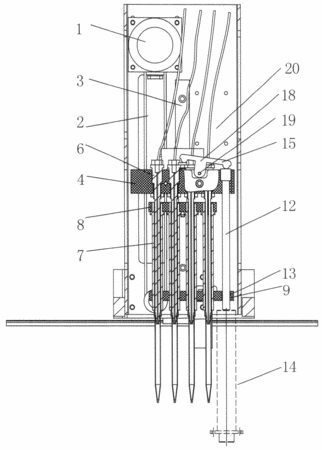

摘要:本實用新型公開了一種全自動酶免儀的脫針裝置,包括在步進電機通過同步帶帶動下沿縱向導軌作升降運動的固定架,加樣針的上端固定在固定架上,加樣針的下端頭套接有加樣針頭,所述加樣針的中部套設有脫針套管,脫針套管的上端固定有套管座、下端固定有固定導向板,套管座上固定有導向桿,導向桿向上穿過固定架上的導向孔,固定架上插設有頂桿,頂桿的下端向下穿過固定導向板上的頂桿孔,頂桿的下方對應地設有固定的碰撞桿,導向桿與頂桿的上端面之間設有杠桿,杠桿的中部與固定架銷接固定;該裝置可以在加樣針固定架的下降過程中,自動地將加樣針頭脫落下來。
- 專利類型實用新型
- 申請人蘇州捷美電子有限公司;
- 發明人秦慶華;李藝;張永民;
- 地址215129江蘇省蘇州市新區馬澗路153號標準廠房
- 申請號CN200620077177.2
- 申請時間2006年08月18日
- 申請公布號CN200944105Y
- 申請公布時間2007年09月05日
- 分類號G01N33/53(2006.01);G01N35/10(2006.01);
