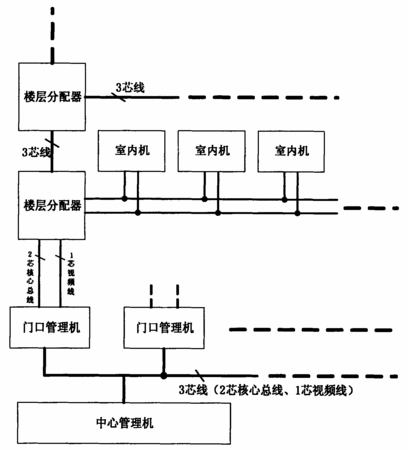

摘要:本發明公開了一種樓宇可視對講系統,其中心管理機、門口管理機、樓層分配器、室內機中均分別設有調制接口電路,各控制單元之間采用3芯布線連接,該3芯布線包括2芯核心總線L_BUS和1芯視頻線;調制接口電路將各單元之間發送的通訊數據進行DTMF編碼,將編碼信號和語音信號調制到電源,疊加于系統核心總線L_BUS,并將接收到的信息從系統核心總線L_BUS解調解碼驅動有關單元。本發明可使樓宇可視對講系統的布線減少為3線,改變了現有系統安裝繁復,分機接線不便,維修或改造困難等不足。該樓宇可視對講系統適用于居民小區、商務樓等場所。
- 專利類型發明專利
- 申請人唐智杰;葉志鋒;上海聯騰信息技術有限公司;
- 發明人唐智杰;葉志鋒;李芳;
- 地址201208上海市浦東東溝大陸朱家宅171號
- 申請號CN200510028403.8
- 申請時間2005年08月03日
- 申請公布號CN1909652A
- 申請公布時間2007年02月07日
- 分類號H04N7/18(2006.01);
