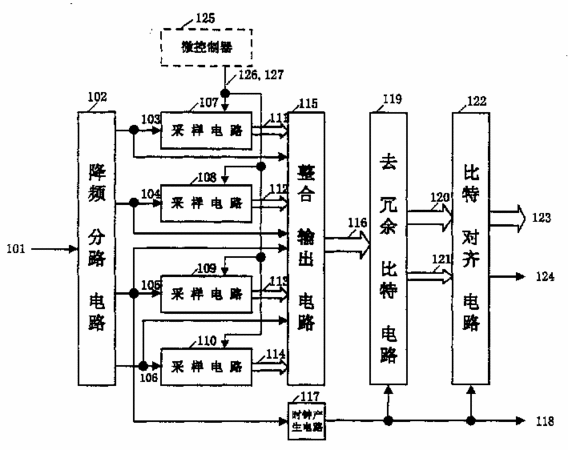

摘要：本發明一種高速SATA接口數據恢復和串并轉換的方法包括如下步驟：輸入高速串行信號，獲取4路降頻分路信號；對4路降頻分路信號分別采樣；從串行線上產生一個時鐘信號用作后續同步電路的時鐘；在每個時鐘周期輸出整合的采樣信號；對每個時鐘周期輸入的采樣信號，去除其中多余比特，并將有效比特相連接，組成比特序列數據輸出；將此比特序列數據與協議協定的同步字相比對，進行比特對齊，輸出協議有效數據。根據本發明方法設計的電路模塊，包括降頻分路電路、依次相連的4個相同的采樣電路、整合輸出電路、時鐘產生電路、去冗余比特電路和比特對齊電路，以及設定延時控制參數的微控制器，可以全數字化、低功耗地實現高速串行口數據恢復和串并轉換。
- 專利類型發明專利
- 申請人北京微辰信息技術有限公司;
- 發明人孫永明;林琦;
- 地址100081北京市海淀區中關村南大街12號12號信箱七樓
- 申請號CN200310115077.5
- 申請時間2003年11月26日
- 申請公布號CN1622067A
- 申請公布時間2005年06月01日
- 分類號G06F13/14;G06F1/04;G06F1/12;G06F9/22;
