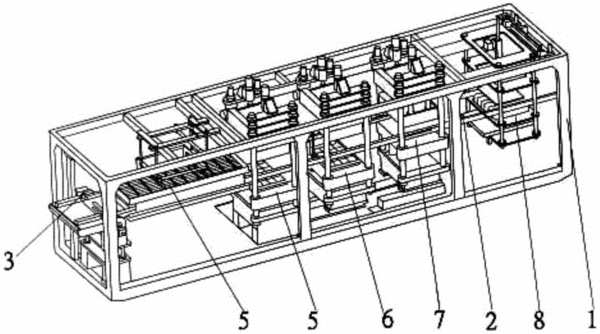

摘要:本發明涉及一種塑料玩具熱成型機,包括機體、安裝在機體上的傳送帶,以及沿傳送帶的輸送方向安裝在機體上的放卷裝置、加熱裝置、熱成型裝置、沖孔裝置、沖剪裝置和收集裝置,收集裝置包括底座、墊板、框架、支撐板、頂板、若干托板、若干托桿、壓邊框、壓邊框升降裝置、多個壓頭、壓頭升降架、多條壓頭推桿、壓頭升降裝置和成品退出裝置。通過安裝托板、壓邊框、壓頭,壓邊框將邊料壓緊在托板上側邊,使成品兩側的邊料固定,然后再通過壓頭向下壓,使成品與邊料分離,相當于一手按住,一手撕開,撕開后成品邊緣整齊,提高了成品合格率;另外,在同一生產線對成品進行全自動收集,無需大量手工進行收集,一次性完成,大幅度提高了生產效率。
- 專利類型發明專利
- 申請人常州市博爾塑膠制品有限公司;
- 發明人徐天同;
- 地址213000 江蘇省常州市武進高新技術產業開發區龍臥路3號
- 申請號CN201510637460.X
- 申請時間2015年10月06日
- 申請公布號CN106560312A
- 申請公布時間2017年04月12日
- 分類號B29C51/18(2006.01)I;B29C51/26(2006.01)I;B29C51/38(2006.01)I;
