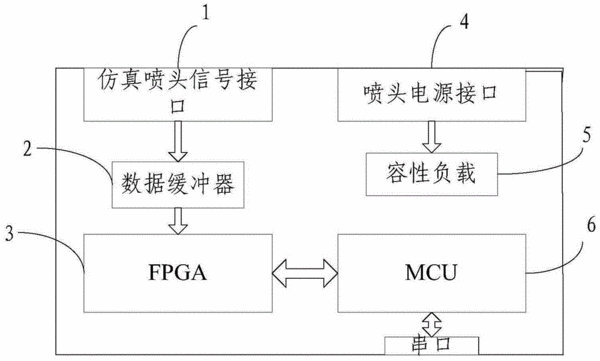

摘要：本發明提供一種用于測試打印控制系統的噴頭仿真板，包括：仿真噴頭信號接口、FPGA、MCU；仿真噴頭信號接口，用于接收打印控制系統的噴頭板發送的打印數據；FPGA分別與MCU和仿真噴頭信號接口連接，用于接收MCU的測試指令，并根據測試指令對仿真噴頭信號接口接收的打印數據進行校驗，獲得校驗結果；MCU與FPGA進行交互，根據校驗結果生成用于發送服務器的測試報告。還公開打印測試系統和打印測試方法。本發明在打印控制系統中沒有實際噴頭，不需要接噴頭進行實際噴墨打印，通過噴頭仿真板的相關功能驗證真實反映當前打印狀態，從而驗證打印控制系統的數據傳輸正確性和各級聯接口的連通性，具有實時性、準確性和高效性。
- 專利類型發明專利
- 申請人北大方正集團有限公司;北京北大方正電子有限公司;
- 發明人杜曼曼;
- 地址100871 北京市海淀區成府路298號方正大廈
- 申請號CN201510595461.2
- 申請時間2015年09月17日
- 申請公布號CN106541716A
- 申請公布時間2017年03月29日
- 分類號B41J29/393(2006.01)I;G06F11/267(2006.01)I;
