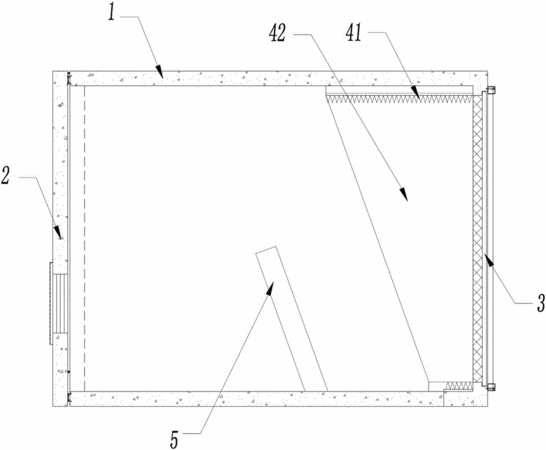

摘要：一種雷達運行可靠性測試系統，屬于雷達性能檢測設備技術領域，解決了雷達在不同溫度環境下運行可靠性的有效測試問題，解決方案為：箱體為六面體，箱體側壁內側設置有鼓風機，箱體前面設置有箱門，箱體后面設置有透波門，箱體其余四面內壁上均設置有T形槽，T形槽中相對應地設置有吸波裝置，箱體內部底面上設置有雷達接收器面板，接收器面板正面朝向透波門傾斜放置；直角梯形吸波裝置設置在箱體左右兩側面上，直角梯形吸波裝置的斜腰與接收器面板平行，所述兩側直角梯形形吸波裝置的上下底之間分別通過矩形吸波裝置連接。本發明在箱體四壁設置吸波裝置，有效降低了外界環境對雷達發射的電磁波的干擾，提高了雷達運行過程中可靠性檢測的準確性。
- 專利類型發明專利
- 申請人上海漢測試驗設備有限公司;
- 發明人袁俊;
- 地址201600 上海市松江區玉秀路136號17幢
- 申請號CN201610941613.4
- 申請時間2016年10月26日
- 申請公布號CN106371077A
- 申請公布時間2017年02月01日
- 分類號G01S7/40(2006.01)I;
