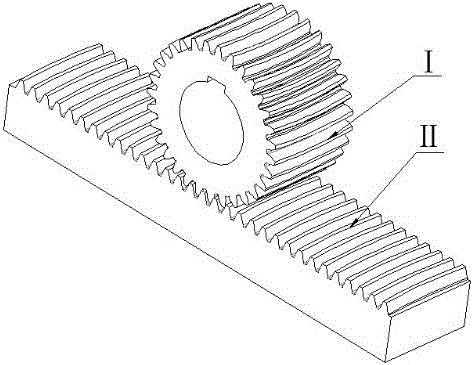

摘要：本發明公開一種圓弧齒線齒輪齒條傳動。該傳動型式的結構主要包括：圓弧齒線圓柱齒輪Ⅰ、圓弧齒線齒條Ⅱ。所述圓弧齒線齒輪齒條傳動的輪齒為拱形齒，其齒線是圓弧線，在傳動時具有更長的接觸線，有利于提高齒輪副的承載能力。其中，所述傳動中的齒輪中截面齒廓線為漸開線，其他端截面齒廓線為與漸開線類似的均勻變化的雙曲線的包絡線，所述傳動中的齒條中截面齒廓線與直齒條相同，其他截面的齒廓線為圓錐母線的包絡線。安裝時對中心距不敏感。其輪齒關于中截面對稱，傳動時無軸向力。本發明承載能力大、傳動效率高、平穩性好、噪聲低、無軸向力，是一種新的工業基礎件，適合大規模的推廣應用。
- 專利類型發明專利
- 申請人四川大學;
- 發明人吳陽;侯力;張啟帆;常青林;趙斐;魏永峭;馬登秋;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201610914253.9
- 申請時間2016年10月20日
- 申請公布號CN106321760A
- 申請公布時間2017年01月11日
- 分類號F16H19/04(2006.01)I;F16H55/17(2006.01)I;F16H55/08(2006.01)I;
