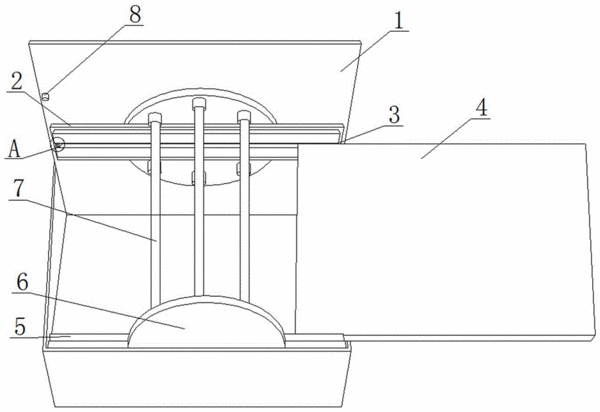

摘要：本發明公開了一種用于PCB板自動翻板的方法及其設備，其結構包括殼體、傳送機構和翻轉機構；所述的翻轉機構包括翻轉盤、機架以及連接翻轉盤的連接桿，兩個翻轉盤可旋轉的對應設置在殼體的前后兩側內壁上，兩個機架對應設置在翻轉盤的內側，兩組連接桿連接兩個翻轉盤；所述的傳送機構包括兩個框架、四個輸送輥對，兩個框架對應設置于機架的內側，框架的兩端各設有一個輸送輥對，由框架和兩端的輸送輥對圍成PCB板的傳送通道；殼體的長度及高度均大于機架的長度，殼體的寬度等于連接桿的長度。本發明和現有技術相比，實現了全自動化操作，節省了人力的繁重勞動，避免了人力的大量流動；提升了焊接品質，降低了損件等不良問題，側面降低了維修成本。
- 專利類型發明專利
- 申請人浪潮電子信息產業股份有限公司;
- 發明人葛汝田;
- 地址250101 山東省濟南市高新區浪潮路1036號
- 申請號CN201610744617.3
- 申請時間2016年08月29日
- 申請公布號CN106315182A
- 申請公布時間2017年01月11日
- 分類號B65G47/248(2006.01)I;
