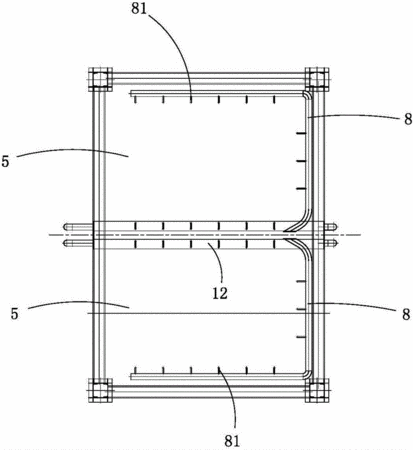

摘要：本發明公開了一種雙爐膛導熱油鍋爐防結焦結構，包括爐體、煙道和導熱油管；爐體內部被隔墻分隔為兩個爐膛，煙道的數量為兩個；兩爐膛底部均設有燃燒室，各燃燒室側部設置有煤粉燃燒器，各燃燒室內壁上緊密排布設置有U形橫盤管，爐膛內燃燒室上方的上部爐腔的內壁上緊密排布設置有矩形橫盤管，U形橫盤管與矩形橫盤管與導熱油管連通；隔墻上沿高度方向間隔設置有若干支撐橫梁，在兩爐膛側壁上燃燒室與上部爐腔之間等高的位置設置有U形通氣管道，隔墻上與U形通氣管道等高度位置處的支撐橫梁為空心管狀結構，串接在兩U形通氣管道中兼作兩U形通氣管道的一部分管路，支撐橫梁外部設置有向外延伸的翅片，翅片嵌于隔墻墻體內，在支撐橫梁的相對兩側設有出氣管。采用其能夠有效提高加熱效率，并能避免燃燒室上沿處結焦。
- 專利類型發明專利
- 申請人浙江特富鍋爐有限公司;
- 發明人鄧亮;葉元華;徐子逸;廖兵兵;趙錦坤;劉杰;
- 地址314408 浙江省嘉興市海寧市長安鎮（農發區）啟潮路36號
- 申請號CN201610793300.9
- 申請時間2016年08月30日
- 申請公布號CN106225241A
- 申請公布時間2016年12月14日
- 分類號F24H7/04(2006.01)I;F24H9/00(2006.01)I;F24H9/18(2006.01)I;
