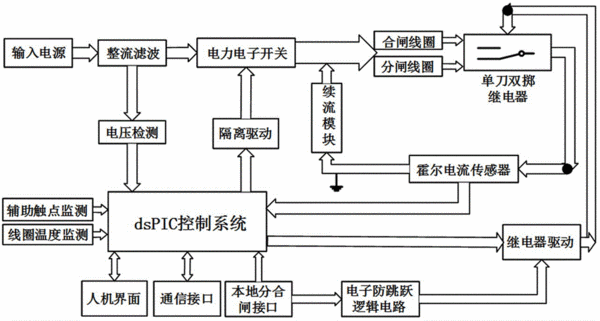

摘要:本發明涉及一種斷路器分合閘電磁鐵智能控制模塊,包括依次連接的輸入電源、整流濾波電路及電力電子開關;所述電力電子開關的輸出端分別與合閘線圈及分閘線圈的輸入端連接;所述合閘線圈及分閘線圈的輸出端分別與單刀雙擲繼電器的常開觸點及常閉觸點連接,所述單刀雙擲繼電器的不動端與霍爾電流傳感器的輸入端連接;所述霍爾電流傳感器的輸出端與控制器連接;所述控制器與隔離驅動電路的輸入端連接,所述隔離驅動電路的輸出端與電力電子開關連接完成對線圈電流的閉環控制。本發明對分合閘電磁鐵的線圈電流進行閉環斬波控制,從根本上改變分合閘電磁鐵的激勵方式。
- 專利類型發明專利
- 申請人福州大學;
- 發明人湯龍飛;許志紅;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610543922.6
- 申請時間2016年07月12日
- 申請公布號CN106098439A
- 申請公布時間2016年11月09日
- 分類號H01H9/54(2006.01)I;H01H3/28(2006.01)I;
