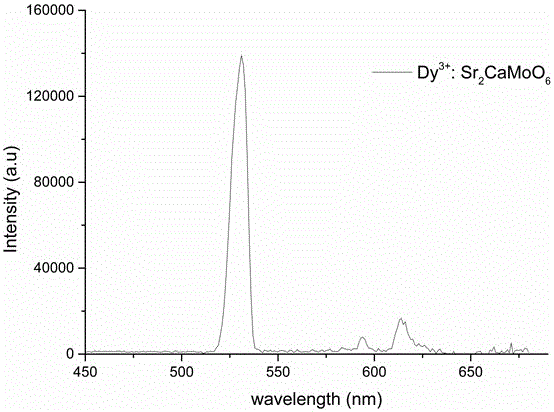

摘要:一種鏑摻雜鉬酸鈣鍶綠色激光晶體,該晶體的分子式為Dy3+:Sr2CaMoO6,屬于正交晶系,Pmm2空間群,其晶胞參數為α=β=γ=90°,a=8.1513?,b=5.7416?,c=5.8385?,Z=2。還提供了上述鏑摻雜鉬酸鈣鍶綠色激光晶體的制備方法,采用熔鹽頂部籽晶法,以的K2Mo2O7?MoO3作為助熔劑,生長參數為:降溫速率0.5?3℃/天,生長溫度750?790℃,轉速5?30轉/分鐘,生長出Dy3+:Sr2CaMoO6晶體,其中Dy3+摻雜濃度為1at.%?15at.%。本發明的晶體可以在固體激光器中作為激光工作物質使用,使用閃光燈或激光二極管作為泵浦源,激發產生綠光激光輸出。
- 專利類型發明專利
- 申請人上海應用技術學院;
- 發明人張彥;王洪超;李雨萌;徐家躍;李杰;夏土良;
- 地址200235 上海市徐匯區漕寶路120號
- 申請號CN201610573476.3
- 申請時間2016年07月20日
- 申請公布號CN106058631A
- 申請公布時間2016年10月26日
- 分類號H01S3/16(2006.01)I;C30B9/12(2006.01)I;C30B29/32(2006.01)I;
