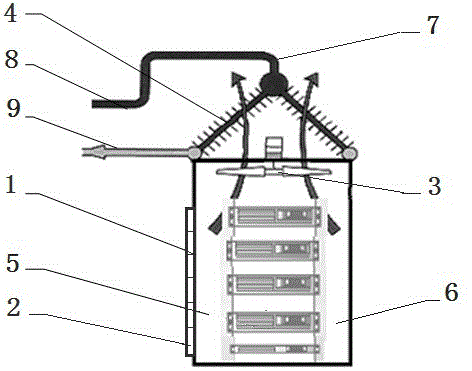

摘要：本發明特別涉及一種屋頂式散熱整機柜服務器架構。該屋頂式散熱整機柜服務器架構，機柜頂部設有軸流風扇和換熱屋頂，機柜排放在機房中，服務器安置在機柜中；所述機柜前門為進風區間，冷空氣從機柜前門進入機柜并均勻的流過服務器表面，經過服務器的熱空氣匯集到機柜后部的回風區間，通過機柜頂部安裝的軸流風扇，使熱空氣沿風道流經換熱屋頂，并最終排出到機柜外面。該屋頂式散熱整機柜服務器架構，基于“小型整體機房”的設計理念，依托標準機柜作為物理空間，將機房級冷熱通道濃縮到機柜內，其占地面積小，冷卻效率高，是專門為高密度數據中心設計的服務器機柜；且機柜采用前送風、上回風的方式，節約機房地面空間。
- 專利類型發明專利
- 申請人浪潮電子信息產業股份有限公司;
- 發明人任玉迎;殷飛平;
- 地址250101 山東省濟南市高新區浪潮路1036號
- 申請號CN201610357752.2
- 申請時間2016年05月26日
- 申請公布號CN106052001A
- 申請公布時間2016年10月26日
- 分類號F24F7/08(2006.01)I;F25D1/00(2006.01)I;F25D1/02(2006.01)I;
