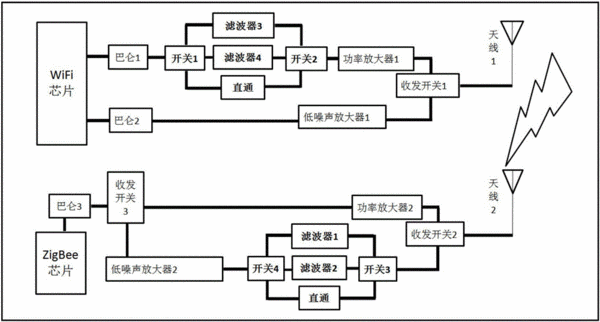

摘要：本發明公開了一種ZigBee和WiFi無線網絡抗干擾電路，包括WiFi模塊、ZigBee模塊及濾波器，其特征在于：所述WiFi模塊還包括WiFi芯片、第一巴侖、第一功率放大器、第一收發開關、第一天線、第一低噪聲放大器，第二巴侖；所述ZigBee模塊還包括ZigBee芯片、第三巴侖、第三收發開關、第二功率放大器、第二收發開關、第二天線、第四巴侖、第二低噪聲放大器；所述濾波器還包括第一濾波器、第二濾波器、第三濾波器及第四濾波器；所述濾波器的功能是濾除干擾和分離出有用信號。本發明通過電路模塊的協同工作：WiFi模塊、ZigBee模塊分別與濾波器的集合在同一電路中，有效避免或減少無線信號相互干擾的問題。
- 專利類型發明專利
- 申請人南京物聯傳感技術有限公司;
- 發明人李魁;朱俊崗;朱峰;朱俊嶺;余建美;
- 地址211100 江蘇省南京市江寧區秣周東路12號紫金（江寧）科技創業特別社區
- 申請號CN201610231965.0
- 申請時間2016年04月14日
- 申請公布號CN105939163A
- 申請公布時間2016年09月14日
- 分類號H04B1/525(2015.01)I;
