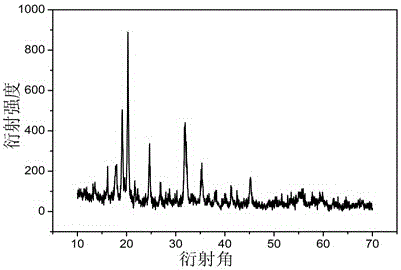

摘要：本發明一種磷酸鐵二水合物的制備方法，將115~126重量份的磷酸加入到400重量份的去離子水中，配制成磷酸溶液，保持溶液溫度50~65℃，在攪拌狀態下加入56重量份的還原鐵粉，反應1~3h后，所得的生成物加入球磨機中，球磨，得到球磨物料；將上述球磨物料取出放置于一個容器中，向其中加入56~68重量份的雙氧水，攪拌均勻后放入反應釜中處理，處理溫度為60~140℃，處理時間為6~12h，得到反應產物；將上述的反應產物攪拌分散均勻后于150~180℃下噴霧干燥，即得到磷酸鐵二水合物。采用本發明的方法合成的磷酸鐵二水合物。具有純度高，制備工藝簡單，成本低和無污染處理的特點，可用作生產磷酸鐵鋰的原料。
- 專利類型發明專利
- 申請人上海應用技術學院;
- 發明人常程康;陳雪平;陳杰;郭倩;鐘國兵;郭蕓蕓;伍鳳云;
- 地址200235 上海市徐匯區漕寶路120號
- 申請號CN201610307885.9
- 申請時間2016年05月11日
- 申請公布號CN105895914A
- 申請公布時間2016年08月24日
- 分類號H01M4/58(2010.01)I;H01M10/0525(2010.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
