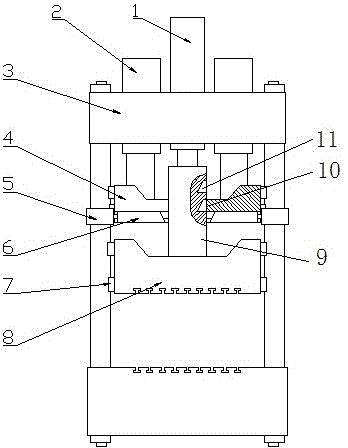

摘要:本發明涉及一種長行程楔式節能型液壓機及其工作方法,其特征在于:其中長行程楔式節能型液壓機,其特征在于:包括液壓機壓機框架和設在框架上可上下滑移的上活動橫梁、下活動橫梁和驅動下活動橫梁滑移的輔助油缸,以及下端部連接上活動橫梁的主油缸,所述輔助油缸柱塞下部穿過上活動橫梁上的穿孔并與下活動橫梁連接,輔助油缸柱塞下部側壁上設有楔形槽,所述上活動橫梁上設有可嵌入楔形槽的楔形塊。本發明利用輔助油缸實現了空行程,相對現有技術使主油缸的行程減少了近80%,減少了液壓機的運行成本,節約能源;本發明在下活動橫梁上開有多個楔形槽,有利于適應各種不同工件的加工;并且所采用的楔形槽可實現上下位置的自動調整,靈活度高,受力均勻。
- 專利類型發明專利
- 申請人福州大學;
- 發明人涂俊翔;莊煒煌;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610295438.6
- 申請時間2016年05月06日
- 申請公布號CN105751560A
- 申請公布時間2016年07月13日
- 分類號B30B1/32(2006.01)I;B30B1/40(2006.01)I;B30B15/04(2006.01)I;
