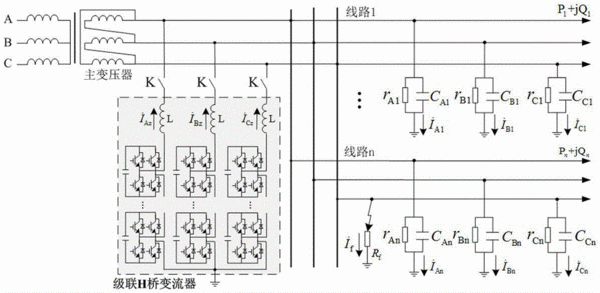

摘要:本發明涉及一種基于三相級聯H橋變流器的配電網接地故障消弧方法,采用三相級聯H橋變流器代替消弧線圈,掛接在各相線和地之間,利用相電壓為變流器直流側電容供電,摒棄了升壓變壓器和接地變壓器,解決了變流器直流側取源難的問題。由變流器向配電網分相注入電流,補償接地故障全電流為零或者抑制故障相電壓為零,使得電弧自行熄滅,利用實時測量的零序電壓計算參考補償電流,省去了故障相識別環節。利用控制零序電壓來調整注入補償電流的電壓消弧方法,簡化了實現操作??紤]線路參數和負荷電流對消弧效果的影響并推導應用電壓消弧方法后接地故障殘流和故障后零序電壓的關系,以零序電壓作為電壓和電流消弧方法的切換條件,提出自適應消弧方法。
- 專利類型發明專利
- 申請人福州大學;
- 發明人郭謀發;游建章;林先輝;高偉;洪翠;楊耿杰;繆希仁;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610171385.7
- 申請時間2016年03月24日
- 申請公布號CN105610147A
- 申請公布時間2016年05月25日
- 分類號H02H9/08(2006.01)I;
