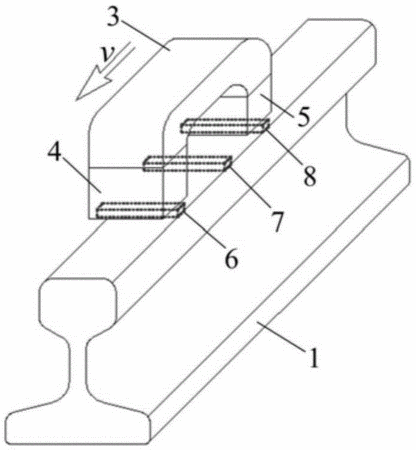

摘要：本發明公開了一種基于漏磁和感應電流的鋼軌無損檢測裝置，其構成包括弓形結構的導磁鐵，設置在導磁鐵兩端的永久磁鐵，設置在永久磁鐵下端面和設置在導磁鐵中部的磁敏傳感器，以及信號調理電路、采集卡和計算機；磁極方向相反設置在導磁鐵兩端的永久磁鐵與待檢測鋼軌、導磁鐵形成閉合磁化回路；磁敏傳感器、信號調理電路、采集卡和計算機依次連接，檢測裝置運行時，磁敏傳感器拾取鋼軌電磁場變化信號，且將電磁場變化信號轉化為電信號，電信號經信號調理電路放大、濾波后，由采集卡進行A/D轉換，提供給計算機進行分析處理，得到鋼軌的缺陷信息。本發明能夠現對鋼軌橫/縱向、內/外部缺陷進行高速無損檢測，且裝置結構簡單、制造成本低。
- 專利類型發明專利
- 申請人四川大學;
- 發明人伍劍波;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201610081881.3
- 申請時間2016年02月05日
- 申請公布號CN105548344A
- 申請公布時間2016年05月04日
- 分類號G01N27/82(2006.01)I;
