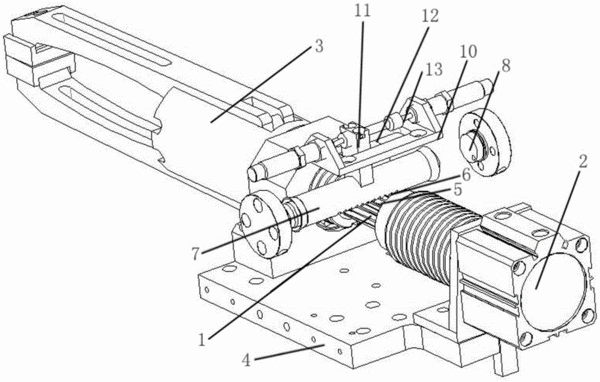

摘要:本發明創造提供了一種壓延機的旋轉結構包括固定板、電機、支承在所述固定板上的翻轉軸、機械手和限位結構;所述限位結構包括限位桿和正對該限位桿的限位塊,且該限位桿的下表面開有上卡槽;所述翻轉軸一端與所述電機連接,另一端與所述機械手連接,且該翻轉軸的上表面開有下卡槽,所述翻轉軸位于所述限位結構的下方,且該翻轉軸的軸心線方向與所述限位桿的軸心線方向垂直,并且通過所述上卡槽與所述下卡槽,所述限位桿和翻轉軸緊密卡接。本發明創造所述的壓延機的旋轉結構結構簡單,成本較低,在壓延的過程中,帶有緩沖功能的反轉氣缸使工件在發料、送料和反轉的過程中實現自動一體化,提高工作效率和工作質量。
- 專利類型發明專利
- 申請人天津石泰集團有限公司;
- 發明人田捷才;
- 地址300300 天津市津南區經濟開發區雙橋工業園
- 申請號CN201510953456.4
- 申請時間2015年12月15日
- 申請公布號CN105500577A
- 申請公布時間2016年04月20日
- 分類號B29C43/24(2006.01)I;B29C43/32(2006.01)I;B29L31/28(2006.01)N;
