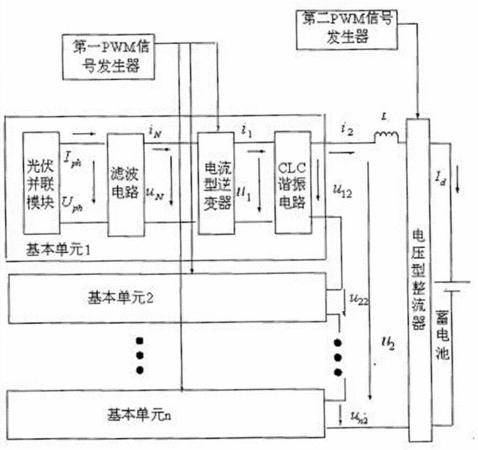

摘要：一種光伏陣列拓撲及其最大功率跟蹤控制方法，屬于光伏發電領域。光伏陣列拓撲包括一組光伏陣列基本單元，依次串聯且以電壓源的形式向外輸出，其由光伏并聯模塊、濾波電路、電流型逆變器及CLC諧振電路串聯而成；電壓型整流器，連接第二PWM信號發生器。方法：采集一組光伏陣列基本單元的串聯輸出電壓；通過電壓型整流器將串聯輸出電壓整流成直流；利用PWM整流電流控制技術，通過第二PWM信號發生器使電壓型整流器的輸入功率因數為1，使CLC諧振電路的負載為純阻負載；調節電壓型整流器交流側的電流大小，使對應的光伏并聯模塊的工作電壓近似為最佳電壓，完成光伏陣列基本單元的最大功率輸出。提高發電效率，簡化最大功率跟蹤算法。
- 專利類型發明專利
- 申請人常熟理工學院;
- 發明人鐘黎萍;趙杰;張水平;楊浩東;顧啟民;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201610047690.5
- 申請時間2016年01月25日
- 申請公布號CN105446414A
- 申請公布時間2016年03月30日
- 分類號G05F1/67(2006.01)I;
