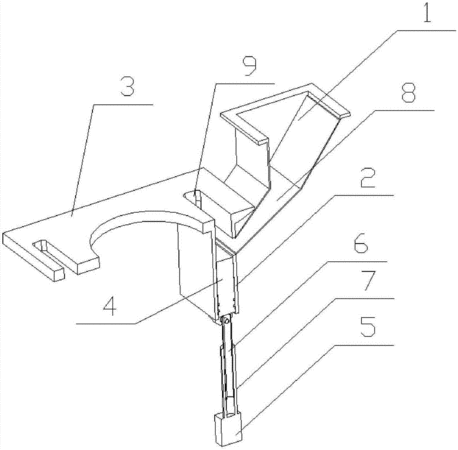

摘要:本發明公開了一種SLM金屬打印機外置下側送粉機構,包括上置式送粉箱、活塞缸、驅動裝置、刮板和掃粉平面,所述上置式送粉箱下端的出料口與活塞缸的缸體內部空間連通,驅動裝置驅動活塞缸的活塞在活塞缸內密封縱向往復運動,活塞缸上端表面恰位于掃粉平面上,活塞缸上端面上形成有與活塞內部連通的出料口,刮板沿掃粉平面直線往復運動,且刮板能夠經過活塞缸上端的出料口,本發明能夠達到定量送粉的目的,同時還可以隨時補充粉箱里的存粉量,同時刮粉板只觸發開關,無需大功率電機、高強度結構來帶動機械送粉機構,利于鋪粉平整度提高,該送粉機構外置于成形箱外,不占用成形箱內空間,結構簡單,便于操作。
- 專利類型發明專利
- 申請人江蘇永年激光成形技術有限公司;
- 發明人何偉;顏永年;李曉予;
- 地址215300 江蘇省蘇州市昆山市玉山鎮元豐路232號機器人產業園4幢
- 申請號CN201610014982.9
- 申請時間2016年01月11日
- 申請公布號CN105436502A
- 申請公布時間2016年03月30日
- 分類號B22F3/105(2006.01)I;B33Y30/00(2015.01)I;
