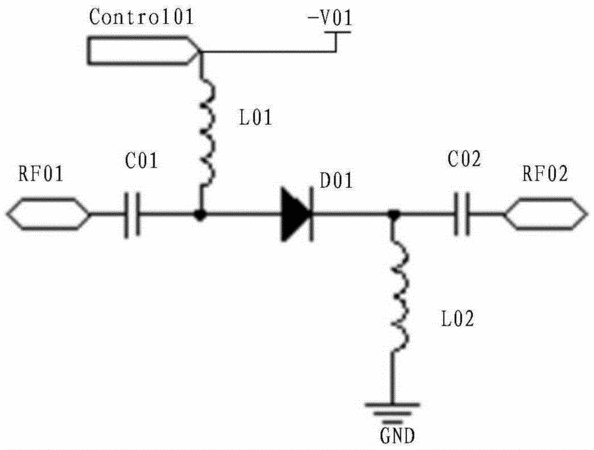

摘要:本發明涉及一種射頻信號讀寫切換電路,其包括:輸入端;輸出端;開關電路,設置在輸入端和輸出端之間,控制輸入端與輸出端之間的導通或斷開;開關電路包括:PIN二極管,通過控制PIN二極管的導通或斷開來控制開關電路的導通或斷開;通過控制控制端輸入高電平或低電平控制PIN二極管的導通或斷開;負壓偏置電源,在控制端輸入低電平時,負偏置電源與PIN二極管電連接,以使PIN二極管處于斷開狀態。上述射頻信號讀寫切換電路,通過給開關電路增加負偏置電源,在開關電路的控制端輸入低電平,PIN二極管沒有正向偏置的情況下,PIN二極管在負壓偏置電源的作用下保持截止,降低射頻信號對PIN二極管的影響,提高了該切換電路的隔離度并降低諧波失真。
- 專利類型發明專利
- 申請人威海北洋電氣集團股份有限公司;
- 發明人梁軍偉;任永濤;庫勝亮;紀圣華;孫杰林;朱慶賢;郭辰明;
- 地址264200 山東省威海市高技區火炬路159號
- 申請號CN201510933719.5
- 申請時間2015年12月14日
- 申請公布號CN105426804A
- 申請公布時間2016年03月23日
- 分類號G06K7/10(2006.01)I;G06K17/00(2006.01)I;
