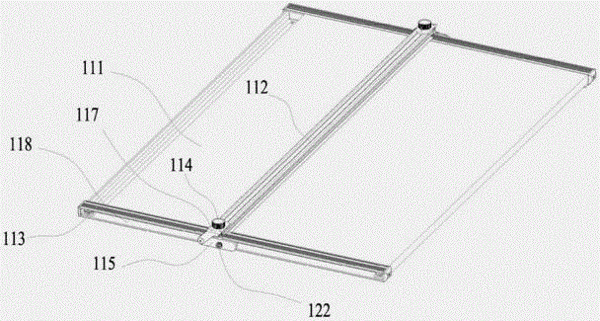

摘要：本發明公開了一種繪圖板，繪圖板主體的兩側設置有導軌槽，所述定滑輪組固定設置于所述導軌槽內部兩端，所述鋼絲繩設置在所述導軌槽中并繞于所述定滑輪組，所述鋼絲繩與所述尺滑輪組連接件固定連接；所述的尺滑輪組與所述尺滑輪組連接件固定連接，所述尺滑輪組連接件與所述尺連接件活動連接，所述尺連接件與繪圖尺活動連接，所述尺滑輪組可沿所述鋼絲繩在所述繪圖板主體兩側的導軌槽內前后滑動。其有益效果在于，實用、安全、方便地實現機械繪圖；便于更換繪圖紙；防止繪圖尺移動過程中拖動墨水污染紙面；防止紙面破損；保持圖板清潔和美觀；滑輪組靜音運行、自潤滑、免維護，不會因加油潤而污染繪圖紙。
- 專利類型發明專利
- 申請人慈溪市藍星教育用品有限公司;
- 發明人賈蕓;沈德華;
- 地址315315 浙江省寧波市慈溪市觀海衛鎮環城西路129號
- 申請號CN201510960438.9
- 申請時間2015年12月17日
- 申請公布號CN105415937A
- 申請公布時間2016年03月23日
- 分類號B43L5/02(2006.01)I;
