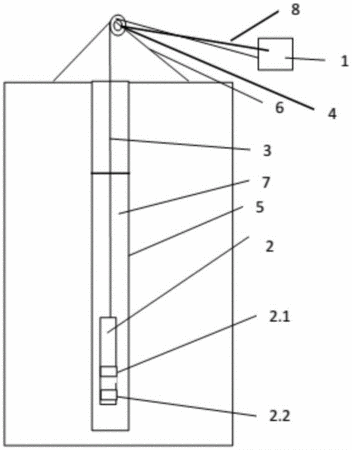

摘要：本發明涉及一種鉆孔超聲波反射三維探測裝置及方法，其中，探測裝置包括設置在鉆孔外的現場主機和設置在鉆孔內的鉆孔超聲波探測探頭，所述鉆孔超聲波探測探頭包括超聲波驅動模塊、超聲波發射器、超聲波接收傳感器、超聲波信號處理模塊、單片機和三維電子羅盤，所述三維電子羅盤的信號輸出端連接單片機的羅盤信號輸入端，所述超聲波驅動模塊的信號輸入端連接單片機的超聲波信號輸出端，所述超聲波驅動模塊的超聲波驅動信號輸出端連接超聲波發射器，所述超聲波接收傳感器通過超聲波信號處理模塊連接單片機的超聲波信號輸入端，所述單片機的通信端通過通信電纜連接現場主機。與現有技術相比，本發明具有探測速度快、探測結果準確、探測費用低等優點。
- 專利類型發明專利
- 申請人同濟大學;武漢長盛工程檢測技術開發有限公司;
- 發明人劉鎏;石振明;劉春生;陶鳳娟;康帥;
- 地址200092 上海市楊浦區四平路1239號
- 申請號CN201510688084.7
- 申請時間2015年10月21日
- 申請公布號CN105317434A
- 申請公布時間2016年02月10日
- 分類號E21B49/00(2006.01)I;E21B47/04(2012.01)I;
