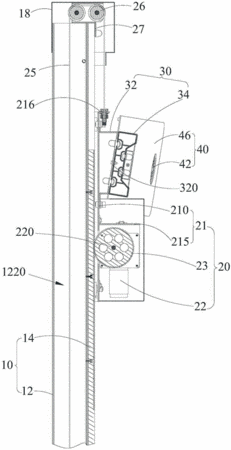

摘要：本發明適用于四輪定位儀技術領域，提供了一種3D四輪定位儀包括立柱組件、相對于立柱組件上下移動的升降裝置、固定于升降裝置上的橫梁組件以及安裝于橫梁組件兩端的攝像裝置；立柱組件包括立柱以及固定于立柱上且沿立柱高度方向鋪設的齒條；升降裝置包括套設于立柱并相對于立柱滑動的固定支架、固定安裝于固定支架上并具有驅動軸的驅動電機以及安裝于驅動軸上并與齒條嚙合的齒輪。該3D四輪定位儀利用驅動電機驅動齒輪轉動，齒輪與齒條嚙合以帶動固定安裝于固定支架上橫梁組件相對于立柱上下移動，從而自動跟蹤、控制攝像裝置與測量靶之間的相對高度，以使攝像裝置完成全視域測量，極大地提高了3D四輪定位儀對各種工作環境的適應能力。
- 專利類型發明專利
- 申請人深圳市元征科技股份有限公司;
- 發明人劉均;王青偉;蘇義雄;
- 地址518000 廣東省深圳市龍崗區坂雪崗工業區五和大道北元征工業園
- 申請號CN201510652372.7
- 申請時間2015年10月10日
- 申請公布號CN105241674A
- 申請公布時間2016年01月13日
- 分類號G01M17/013(2006.01)I;G01C1/00(2006.01)I;G01C11/00(2006.01)I;
