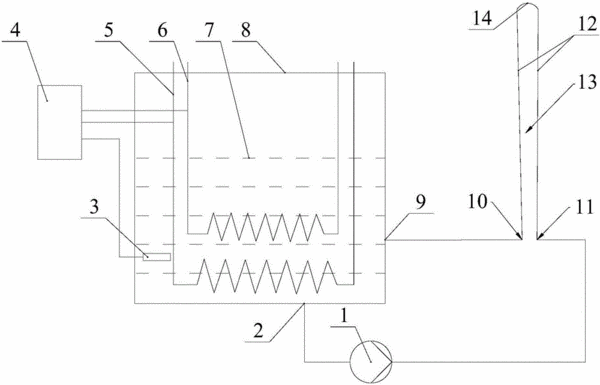

摘要:本發明公開了一種恒溫換熱機構,包括用于容納換熱介質的恒溫罐,恒溫罐具有出液口和回液口,還包括至少一根換熱管,換熱管具有一進口和一出口,換熱管的進口與恒溫罐的出液口連通,換熱管的出口與恒溫罐的回液口連通;換熱管中部彎折,形成兩個彎折部,兩個彎折部相互靠攏并確保充分傳熱,整體形成恒溫部;恒溫換熱機構還包括用于將換熱介質送入換熱管內的循環泵。本發明兩個彎折部相互靠攏并確保充分傳熱,整體形成恒溫部,兩個彎折部任意相對應的兩個位置的溫度的平均值均相同,即將恒溫部看成一個整體后,恒溫部上每處位置的溫度均相同,這種結構形式能夠大大提高溫度的均勻性。
- 專利類型發明專利
- 申請人杭州雪中炭恒溫技術有限公司;
- 發明人徐祎君;徐月明;岑利峰;
- 地址310000 浙江省杭州市江干區杭州經濟技術開發區6號大街452號和達科技園2幢B0405
- 申請號CN201510515262.6
- 申請時間2015年08月20日
- 申請公布號CN105135748A
- 申請公布時間2015年12月09日
- 分類號F25B29/00(2006.01)I;F25B49/00(2006.01)I;
