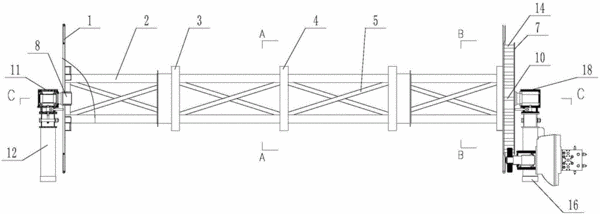

摘要:本發明公開了一種用于硬質路面鋪設車的卷筒總成,屬于臨時路面鋪設技術領域;包括:支撐筒、支撐盤、左輪輻、右輪輻、支撐架、左卷筒軸、右卷筒軸、左軸承座、左門架、右門架、馬達及右軸承座;左輪輻和右輪輻分別固定在支撐架的兩端;支撐筒和支撐盤分別通過各自中心的通孔套裝并固定在支撐架上;左卷筒軸的一端固定在左輪輻的通孔內,左卷筒軸的另一端套裝在左軸承座的內圓周面,左軸承座固定在左門架上;右卷筒軸的一端固定在右輪輻的通孔內,右卷筒軸的另一端套裝在右軸承座的內圓周面,右軸承座固定在右門架上;馬達固定在右門架上,馬達的輸出軸固定有一個齒輪,所述齒輪與卷筒的傳動齒嚙合;本發明可以卷存更多的活動路面。
- 專利類型發明專利
- 申請人湖北華舟重工應急裝備股份有限公司;
- 發明人趙軍科;李杰;葉欣;周軍波;王精益;柯文軒;
- 地址430223 湖北省武漢市江夏區陽光大道5號
- 申請號CN201510456886.5
- 申請時間2015年07月29日
- 申請公布號CN105133473A
- 申請公布時間2015年12月09日
- 分類號E01C23/03(2006.01)I;
